Função Veículo-Carga (V2L)

Com o veículo imobilizado e o travão de estacionamento acionado, a função "Veículo-Carga" (V2L) permite ligar dispositivos elétricos diretamente ao veículo.
O sistema fornece energia AC (até 16 A/3,7 kW) utilizando energia elétrica armazenada na bateria de tração do seu veículo .
A ficha V2L permite ligar e utilizar diversos dispositivos elétricos utilizando a tomada de carga presente na dianteira do seu veículo.

Recomendações importantes

AVISO
Leia atentamente estes conselhos. O desrespeito por estes conselhos pode provocar um risco de incêndio, ferimentos graves ou choques elétricos, que podem provocar a morte.
Precauções a tomar ao utilizar a função V2L.
Não tente fornecer energia à sua casa, dado que tal pode provocar danos e choques elétricos.
Não lave o veículo nem intervenha no compartimento do motor durante a utilização da função V2L.
Não utilize a função V2L:
  • se existir água na ficha V2L ou na tomada de carga do veículo;
  • se a ficha V2L do veículo ou a tomada de entrada de carga estiverem danificados (partidos, indícios de corrosão, descoloração, etc.), contacte um representante da marca para agendar uma substituição;
  • em espaços exteriores, se as condições meteorológicas não forem favoráveis (chuva, risco de relâmpagos, etc.).
Não coloque objetos metálicos na ficha V2L.
Não modifique nem interfira com a ficha V2L durante a utilização da função V2L.
Nunca ligue um adaptador à ficha V2L.
Precauções a tomar ao manusear e utilizar a ficha V2L.
Utilize apenas a ficha V2L fornecida com o veículo. A ficha V2L foi concebida especificamente para este veículo. Para sua segurança, a utilização de uma ficha V2L não preconizada pelo construtor é estritamente interdita. Para mais informações sobre a ficha V2L adequada para o seu veículo, consulte um representante da marca.
Não apoie qualquer objeto sobre a ficha V2L e não pendure dispositivos pelo cabo de alimentação da tomada AC da ficha V2L. Riscos de danos.
Tenha cuidado com a ficha V2L. Não a desmonte, mergulhe em água ou puxe enquanto estiver ligada nem permita que qualquer objeto bata na mesma. Verifique regularmente o estado da ficha antes de a utilizar.
Precauções a tomar ao utilizar dispositivos elétricos/eletrónicos.
Antes de ligar e utilizar um dispositivo (cabo de extensão, fichas múltiplas, etc.), verifique as precauções de utilização consultando o respetivo manual do utilizador.
Não ligue:
  • dispositivos que necessitem de uma corrente contínua, como, por exemplo, equipamento médico. A alimentação de corrente poderá ser interrompida em função das condições de funcionamento do veículo;
  • dispositivos que consumam mais de 16 A;
  • dispositivos que não estejam em conformidade com os regulamentos e normas nacionais;
  • dispositivos danificados (unidades, cabos, etc.);
  • dispositivos cujas recomendações iniciais de utilização não se adaptem ao ambiente em que serão utilizados (riscos relacionados com o contacto com poeiras e água);
  • mais de uma ficha múltipla. Durante a utilização, não ligue produtos que consumam mais de 8 A;
  • um cabo de extensão com mais de 20 m de comprimento. Se for utilizado, não se esqueça de o desenrolar por completo.

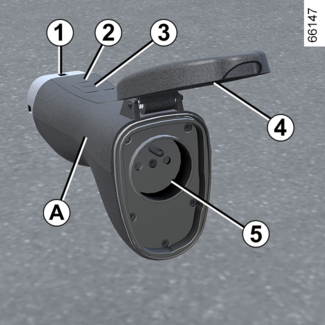

Ficha Veículo-Carga (VLC) A

1
Tomada de carga;
2
Testemunho de funcionamento;
3
Interruptor para ligar/desligar;
4
Cobertura de proteção;
5
Tomada AC.
A ficha V2L está situada no bloco de ferramentas situado sob o tapete da bagageira.
Conselho
Antes de realizar operações de manutenção na ficha V2L, certifique-se de que a ficha está desligada.
Limpe a ficha com um pano ligeiramente humedecido com água.
Ao limpar, certifique-se de que o pano não entra em contacto com as extremidades da ficha (fichas, pinos de carga) de modo a evitar um eventual risco de corrosão.

Funcionamento

AVISO
Certifique-se de que o travão de estacionamento é sempre acionado quando a função V2L for utilizada.
Conselho
É necessário respeitar a ordem pela qual a ficha V2L é ligada/desligada.
Conselho
Antes de ligar ou desligar um dispositivo, certifique-se de que o testemunho da ficha V2L 2 está apagado.
Para ligar a ficha V2L
Com o veículo imobilizado, os abríveis destrancados e a ignição desligada:

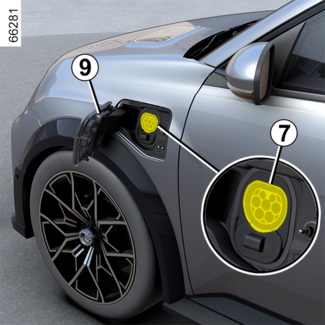

  • pressione a tampa de carga 9 para a desbloquear;

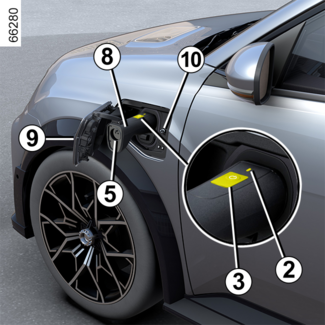

  • segure na pega da ficha 8 e ligue a extremidade 1 da ficha à tomada de carga 7 do veículo;
  • verifique se a ficha V2L está corretamente ligada puxando ligeiramente pela pega 8. Antes do início da descarga, o bloqueio da tomada é ativado. A ficha V2L é bloqueada automaticamente no veículo. Isto faz com que seja impossível desligar a ficha do veículo;
  • ligue o dispositivo elétrico à tomada de saída AC da ficha V2L 5;
  • prima o interruptor da ficha V2L 3 durante, pelo menos, três segundos até o testemunho 2 ser apresentado a verde. A função V2L é ativada, o testemunho na tomada de carga 10 pisca a verde e é fornecida energia ao dispositivo elétrico.
Nota: não puxe pela pega 8 enquanto a ficha V2L estiver bloqueada no veículo.

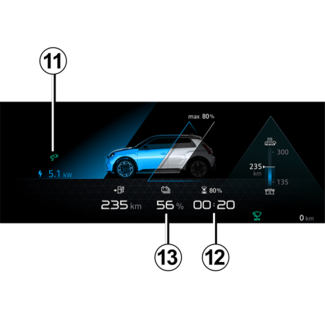

Durante a utilização, são apresentadas as seguintes informações no quadro de instrumentos:
  • o testemunho 11 de modo a indicar que o veículo está ligado à ficha V2L;
  • o tempo restante estimado 12 para atingir o limiar de carga mínima da bateria;
  • o nível de energia da bateria 13.
Nota: a fonte de alimentação é automaticamente desligada quando:
  • a função V2L não é utilizada durante cerca uma hora (não existem dispositivos elétricos ligados à tomada AC 5 da ficha V2L ou não existe qualquer consumo de energia);
  • é ligado um dispositivo elétrico que exceda a capacidade de potência máxima;
  • os abríveis foram previamente trancados, a porta do condutor está destrancada;
  • o limiar de carga mínima da bateria de tração configurado através do ecrã multimédia é atingido.
Quando a alimentação de corrente for interrompida, será apresentada uma mensagem no quadro de instrumentos para informar o condutor.
Para desligar a ficha V2L
Com o cartão na sua posse ou os abríveis destrancados:

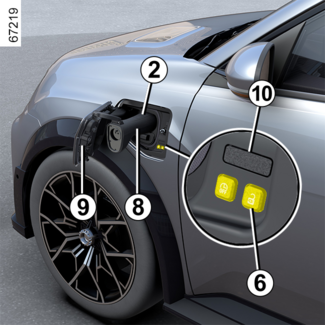

  • prima o botão 6  situado junto à tomada de carga para interromper a descarga. O testemunho 2 apaga-se, o testemunho na tomada de carga 10 apaga-se e a função V2L é desativada;
  • a ficha V2L é desbloqueada automaticamente no veículo. Isto permite desligar a ficha do seu veículo;
  • desligue o dispositivo elétrico e segure na pega 8 da ficha V2L para a desligar do veículo no espaço de aproximadamente 15 segundos. Caso contrário, a tomada de carga 7 será novamente bloqueada de forma automática;
  • feche a tampa de carga 9 e pressione-a para a bloquear;
  • coloque a ficha V2L na respetiva zona de arrumação.
Conselho
Não conduza o veículo enquanto a tampa de carga 9 estiver aberta. Assim que a ficha V2L for desligada do veículo, certifique-se de que a tampa de carga 9 é devidamente fechada.

Definições

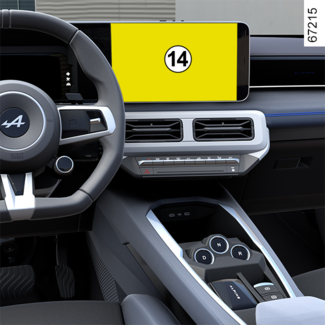

Pode definir o nível mínimo do limiar de carga da bateria de tração através do ecrã multimédia 14.
Para mais informações, consulte o manual do sistema multimédia.

Anomalias de funcionamento

Em caso de anomalia de funcionamento, o testemunho 2 na ficha V2L apaga-se e a fonte de alimentação V2L (descarga) desliga-se automaticamente. É apresentada uma mensagem no quadro de instrumentos para o informar.
Em caso de avaria interna na função V2L, a mensagem "Descarga V2L impossível Verificar V2L" será apresentada no quadro de instrumentos: desligue o dispositivo elétrico e desligue a ficha V2L. Consulte um representante da marca.
Em caso de avaria na função V2L do dispositivo ligado à tomada AC da ficha V2L, a mensagem "Descarga V2L impossível Falha de dispositivo ligado" é apresentada no quadro de instrumentos:
  • desligue o dispositivo elétrico e a ficha V2L;
  • verifique se o dispositivo e a ficha V2L estão danificados e se a ficha da alimentação de corrente está partida ou corroída;
  • certifique-se de que o dispositivo elétrico não excede a capacidade de potência máxima que o veículo pode fornecer.
Dirija-se a um representante da marca, se o problema subsistir.
