Display e indicatori

Selezione delle viste

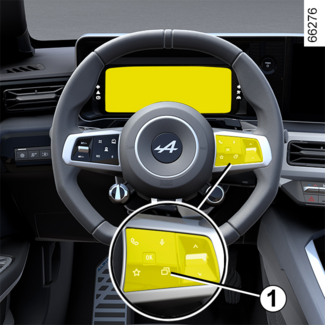

A seconda del veicolo, utilizzare il comando 1 per accedere e selezionare le varie viste sul quadro della strumentazione.
Sono disponibili varie viste:
  • vista carica: visualizza sul quadro della strumentazione l'autonomia, la percentuale di carica della batteria e il tempo di carica residuo solo quando il veicolo è in fase di ricarica;
  • vista classica: visualizza sul quadro della strumentazione la velocità, gli aiuti attivi alla guida, l'area informazioni e, a seconda del veicolo, il misuratore di energia;
  • vista navigazione: visualizza sul quadro della strumentazione la velocità, gli aiuti alla guida attivi e l'area informazioni. Visualizza inoltre il percorso indicato dal sistema multimediale sull'intero quadro della strumentazione;
  • scena realistica: visualizza sul quadro della strumentazione la velocità, gli aiuti attivi alla guida, l'area informazioni nonché il veicolo e ciò che si trova in prossimità dello stesso (corsie, veicoli e così via);
  • vista minima: visualizza sul quadro della strumentazione solo le informazioni essenziali, come la velocità, gli aiuti attivi alla guida e l'area informazioni.

Quadro della strumentazione

Si accende quando si apre la porta del conducente. L’accensione di alcune spie è accompagnata da un messaggio.
A seconda del veicolo, potete personalizzare il quadro della strumentazione con un contenuto e con colori diversi a scelta.
Per maggiori informazioni, consultare le istruzioni multimediali.

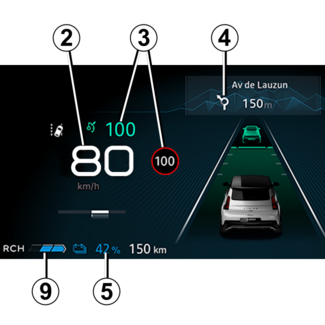

Tachimetro 2

Allarme acustico velocità eccessiva
A seconda del veicolo e dal paese di commercializzazione, la spia si accende e viene emesso un segnale acustico. Questo segnale acustico viene emesso non appena il veicolo supera i 120 km/h.
La spia rimane accesa per tutto il tempo in cui il veicolo procede a una velocità superiore a 120 km/h.

Informazioni sugli ausili alla guida 3

Informazioni sulla navigazione in corso 4

A seconda del veicolo, è possibile visualizzare le informazioni dalla schermata multimediale (bussola, telefono, navigatore e così via) o dal computer di bordo.
Per maggiori informazioni, consultare le istruzioni multimediali.

Informazioni sulla batteria 5 (velocità di carica della batteria di trazione, autonomia stimata)

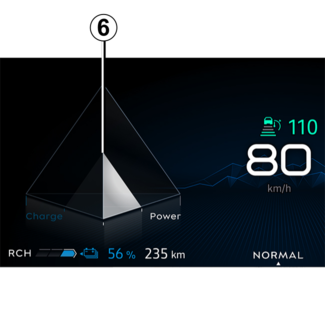

Misuratore di energia 6

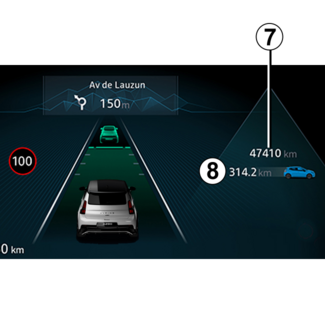

Contachilometri generale della distanza percorsa 7

Spia del livello di frenata rigenerativa 9

Area informazioni 8

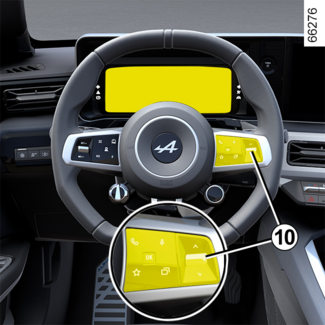

A seconda del veicolo, utilizzare il comando 10 per accedere e selezionare i vari widget sul quadro della strumentazione:
  • informazioni del computer di bordo (contachilometri, consumi e così via);
  • telefono, informazioni multimediali (bussola, sorgente audio attualmente in riproduzione e così via);
  • informazioni sul veicolo (avvertenze e così via);
  • ...

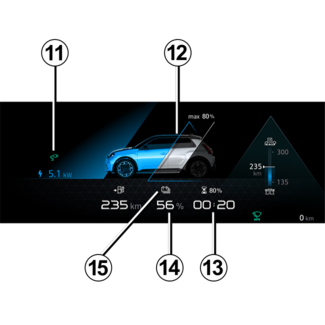

Spia di collegamento del cavo di carica 11

Si accende quando il cavo di ricarica è collegato al veicolo.

Livello di carica 12

L'astina indica la quantità di energia rimanente.

Tempo di ricarica rimanente 13

Percentuale di carica della batteria di trazione 14

Soglia di riserva

Quando il livello di carica della batteria di trazione raggiunge circa il 7% o il 12%, a seconda del veicolo, l'indicatore e la spia 15 vengono visualizzati in giallo, accompagnati da un segnale acustico.
Per ottimizzare l'autonomia CONSIGLI DI GUIDA, GUIDA ECOLOGICA.

Soglie di immobilizzazione imminente

Quando il livello di carica raggiunge circa il 4% o, a seconda del veicolo, circa il 6%, verrà emesso nuovamente un segnale acustico e il contatore si accenderà in rosso o, a seconda del veicolo, il contatore si accende in rosso 30 secondi dopo.
Quando il livello di carica raggiunge il 3,5% o, a seconda del veicolo, circa il 5%, il valore di autonomia non viene più visualizzato. Le prestazioni del motore diminuiscono progressivamente fino all'arresto RIPARAZIONE.

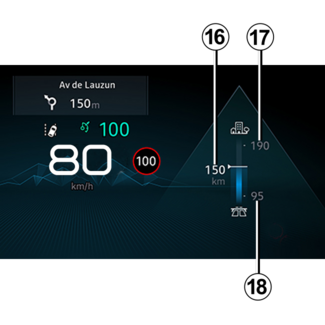

Autonomia stimata 16

Alta 17: visibilità dell'autonomia in condizioni ottimali (ad esempio, guida su strade secondarie o strade a doppia corsia con scarso utilizzo del comfort termico).
Bassa 18: visibilità dell'autonomia in condizioni avverse (ad esempio, guida in autostrada in inverno o in un ingorgo con uso intensivo del comfort termico).
Per ottimizzare l'autonomia CONSIGLI DI GUIDA, GUIDA ECOLOGICA.

Quadro della strumentazione impostato in miglia

(possibilità di passare in km/h)

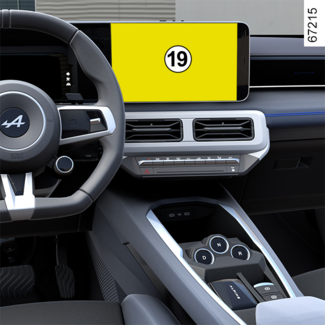

A veicolo fermo e con il motore acceso, dallo schermo multimediale 19 selezionare il mondo "Veicolo", premere il menu "Impostazioni", seguito da "Unità", quindi "Velocità".
Scegliere tra km/h o mph.
Il tachimetro e alcune delle informazioni sulla distanza visualizzate sul quadro della strumentazione vengono convertiti.
Per tornare alla modalità precedente, rifate la stessa operazione.
Nota: in entrambi i casi, dopo aver scollegato la batteria, il computer di bordo torna automaticamente all’unità di misura originaria.
Per maggiori informazioni, consultare le istruzioni multimediali.
Suggerimento
Per utilizzare alcune funzioni di assistenza alla guida è necessario modificare l'unità di misura sul quadro della strumentazione in modo da ottenere le informazioni adeguate durante la guida in un Paese in cui le unità di velocità differiscono da quelle impostate come predefinite sul proprio veicolo.
AVVERTENZA
Per motivi di sicurezza, eseguire queste operazioni a veicolo fermo.
